Jahresdauerlinie

Erzeuger Konfiguration

An dieser Stelle können Erzeuger mit verschiedenen Leistungen definiert werden, die in den folgenden Auswertungen dargestellt werden.

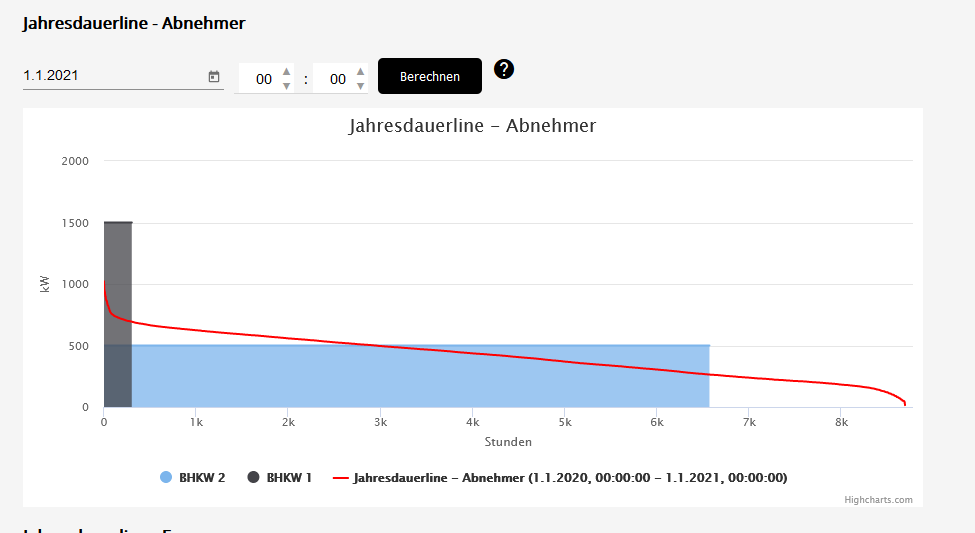

Jahresdauerlinie - Abnehmer

Die Jahresdauerlinie ist ein in der Energiewirtschaft gebräuchliches Diagramm, dass den Leistungsbedarf eines Versorgungsobjekts auf Basis der jeweiligen Nutzungszeit darstellt. Aus der Jahresdauerlinie wird ersichtlich, wie viele Stunden im Jahr eine bestimmte Leistung nachgefragt wird. Jahresdauerlinien werden in einem Zeitraum von 8760 Stunden oder 364 Tagen dargestellt. Die Darstellung erfolgt stets vom erfassten Datum ein Jahr rückwirkend. Wenn das Wärmenetz noch kein ganzes Jahr in Betrieb ist, werden nur die vorhandenen Messwerte für die Berechnung verwendet.

Die Balken der Wärmeerzeuger zeigen die Jahresvolllaststunden an, die die Erzeuger mit ihrer jeweiligen Nennleistung laufen müssen, um die verbrauchte Energie im ausgegebenen Zeitraum zu erzeugen.

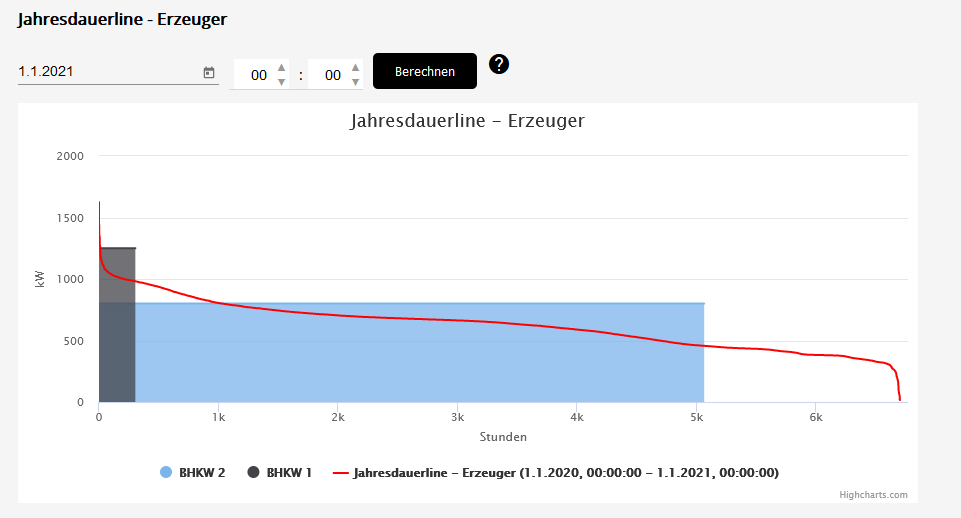

Jahresdauerlinie – Erzeuger

Die Balken der Wärmeerzeuger zeigen die Jahresvolllaststunden an, die die Erzeuger mit ihrer jeweiligen Nennleistung laufen müssen, um die erzeugte Energie im ausgegebenen Zeitraum zu erzeugen.

Jahresdauerlinie – Anschluss

Für die Jahresdauerlinine – Anschluss können in der Anschlussliste ein bzw. mehrere Anschlüsse ausgewählt und verglichen werden. Alle gewählten Anschlüsse werden addiert und in einer Jahresdauerlinie angezeigt. Die Balken der Wärmeerzeuger zeigen die Jahresvolllaststunden an, die die Erzeuger mit ihrer jeweiligen Nennleistung laufen müssen, um die erzeugte Energie im ausgegebenen Zeitraum zu erzeugen.
