Anschlussübersicht

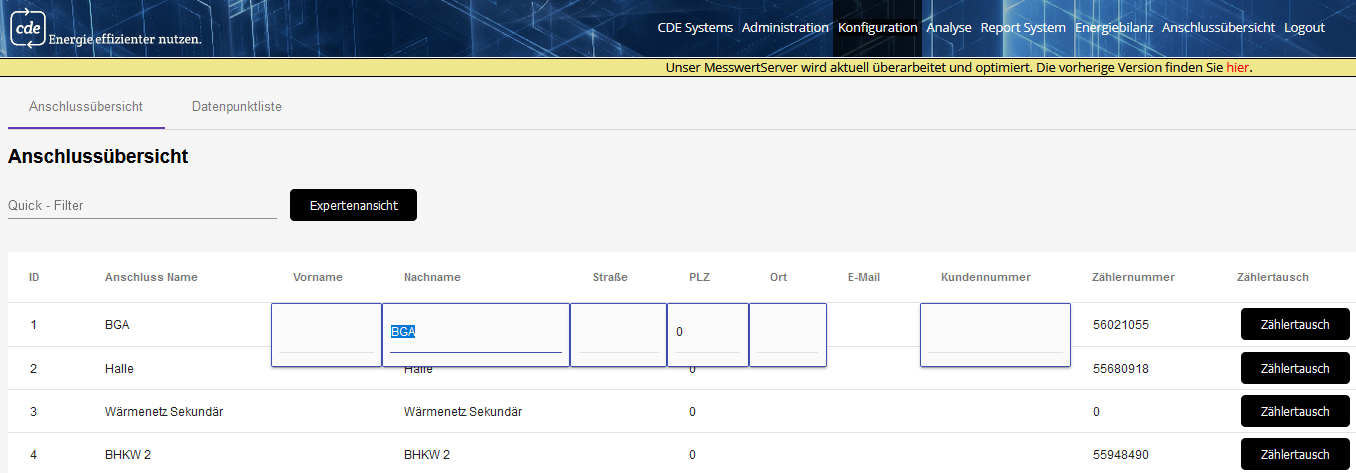

Auf der Konfigurations-Seite in der Anschlussübersicht befindet sich eine Tabelle mit den Stammdaten der Kundenanschlüsse. Für jeden Zählpunkt gibt es eine separate Zeile in der Tabelle. Die hier eingetragenen Stammdaten werden
- auf der Reglerzugriffsseite in der WebVisu angezeigt
- in den verschiedenen Schnittstellen zur Ausgabe der Kundendaten zur Verfügung gestellt
Editieren der Stammdaten
Zur Bearbeitung der Stammdaten muss die betreffende Zeile mit einem Doppelklick ausgewählt werden. Der Parameter ID ist fix und kann nicht verändert werden. Das Anpassen des Anschlussnamen ist nur in der Expertenansicht möglich. Für die Änderung der Zähler-Nr. siehe Kapitel Zählertausch.
Die E-Mail Adresse wird beim Registieren / Erstellen des Benutzers angegeben.
Zählertausch

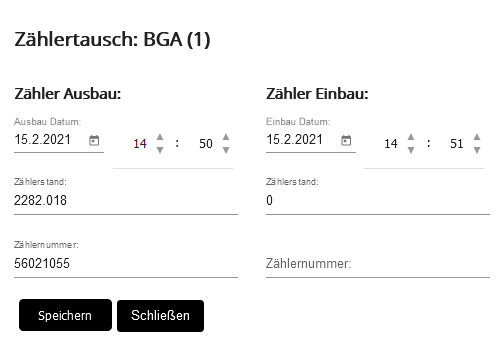

Über die Auswahl des Buttons Zählertausch kann der Austausch eines Zählers im sich dann öffnenden Dialog erfasst werden.
Die Zählernummer des neuen Zählers muss erfasst werden. Sämtliche weitere Daten sind anhand der zuletzt ausgelesenen Daten vorbelegt, können aber individuell angepasst werden. Für die endgültige Erfassung muss das Fenster mit der Funktion Speichern bestätigt werden.
Expertenansicht
Durch Auswahl des Punkts Expertenansicht gelangen Sie in den Expertenmodus.
Hier vorgenommene Einstellungen werden direkt auf der Anlagensteuerung gespeichert. Aus diesem Grund sollten Eingaben hier nur von versierten Nutzern erfolgen.
Die Bearbeitung eines Wertes erfolgt durch Doppelklick auf die betreffende Zelle. Neben den im Kapitel Editieren der Stammdaten und Zählertausch genannten Werte können folgende Punkte erfasst werden.
Objektsperre: Bei setzen einer Objektsperre wird der Anschluss nicht mehr vom Messwertserver ausgelesen.
Gerätetyp: Hier kann aus einer Auswahl von Zählertypen das passend Gerät ausgesucht werden. Falls der verwendete Zähler nicht zur Auswahl steht müssen die Mitarbeiter der CDE Systems kontaktiert werden.
Regleradresse: Wenn es sich um einen Regler handelt, wird an dieser Stelle die Regleradresse erfasst.
Prio 1/2/3: Prioritätsfelder werden bei der Auswahl des Gerätetyps automatisch vorbelegt. Mit diesen Optionen wird die Priorität des Anschlusses auf dem MBus definiert und kann detailiert angepasst werden.
Sondergerät/Wärmeerzeuger/-zufuhr/-abnehmer: Mit Auswahl der dementsprechenden Kontrollkästchen wird definiert, in welchem Bereich der Anschluss zu berücksichtigen ist.
Zyklus: Bei Auswahl des Konttrollkästchens wird der Anschluss in einem verkürzten Zyklus eingelesen.
Sub Gerät: Zeiger-Funktion auf einen anderen Anschluss.
Strang Nr.: In diesen Feldern wird für den Anschluss die Strang-Nr. definiert.
Drucksensortyp/Kommunikation/Puffermodul: Über diese Spalten können die zur Auswahl stehenden Gerätetypen festgelegt werden. Steht ein verwendetes Gerät nicht zur Auswahl müssen die Mitarbeiter der CDE Systems kontaktiert werden.
